使用特点:
本产品可使用厚度为0.5mm的常规工具(设备)来调整与应用。研发期如手工调试，请务必使用无感无阻无磁的专用十字沟型螺丝刀调整，以免影响调节的数据结果。此可调电阻具有很好的可调整性，具有防止空气泄漏结构，可实现表面配装自动固定,陶瓷材质可承受回流焊接的温度。
|
贴片可调电阻(可变电阻/微调电阻/微调电位器) |
|||
| 外观： |
卧式 十字型 |
旋转寿命： | 转动20回后，阻值变化在±15%以内 |
| 误差： | +-25% | 温度系数： | ±250ppm/°C |
| 线性： | 直线 (B) | 旋转噪音： | 低于标示阻值之5% |
| 功率： | 0.15W ( 70°C ) | 旋转角度： | 270°（俗称带卡位或定位柱） |
| 使用电压： | 少于50V | 扭力矩： | 20-200gf. cm |
| 使用温度： | -25度到+100度 | 焊锡温度： | 240°C |
|
阻值范围 100Ω至1MΩ |
100R、200R、220R、300R、470R、500R、680R、1K、2K、2.2K、3K、3.3K、4.7K、5K、6.8K、1K、20K、22K、30K、33K、47K、50K、68K、100K、200K、220K、300K、330K、470K，500K、680K、1M. |
||
| 耐高温： |
在温度70度环境下放置500小时后，阻值变化为+-5%耐湿 在温度60度，相对湿度90-95%环境下放置500小时后，阻值变化为±5%。 |
||
|
以下是VG039系列的常用型号 |
||
|
VG039NCHXTB101( 100Ω) VG039NCHXTB104( 100KΩ) VG039NCHXTB202( 2KΩ) VG039NCHXTB204( 200KΩ) VG039NCHXTB303( 30KΩ) VG039NCHXTB502( 5KΩ) |
VG039NCHXTB102( 1KΩ) VG039NCHXTB105( 1MΩ) VG039NCHXTB203( 20KΩ) VG039NCHXTB301( 300Ω) VG039NCHXTB304( 300KΩ) VG039NCHXTB503( 50KΩ) |
VG039NCHXTB103( 10KΩ) VG039NCHXTB201( 200Ω) VG039NCHXTB223( 22KΩ) VG039NCHXTB302( 3KΩ) VG039NCHXTB501( 500Ω) VG039NCHXTB504( 500KΩ) |
|
以下是VGF39NCHXTBxx系列 （与上面老型号相比，仅一字母之差，表示为升级到最新版本的产品，新老产品完本通用） |
|
|
|

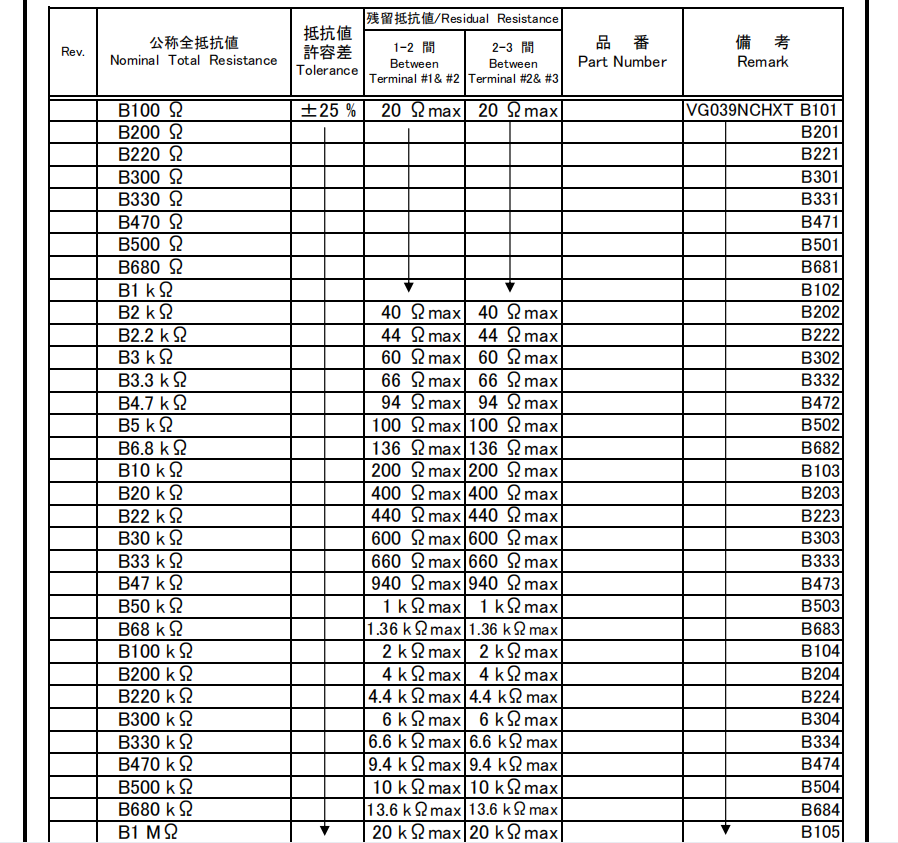

以下是VG039NCHXTBxx 和 VGF39NCHXTBxx 的阻值表示图：

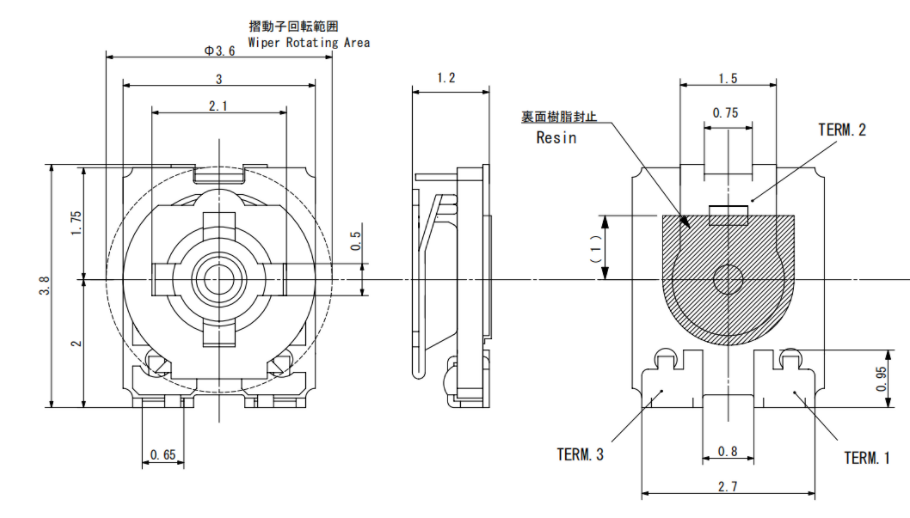

以下是VG039NCHXTBxx 和 VGF39NCHXTBxx 的尺寸图：

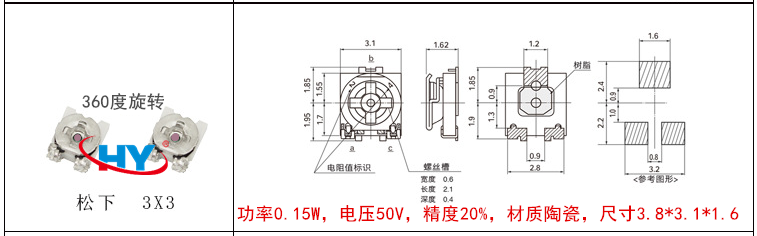

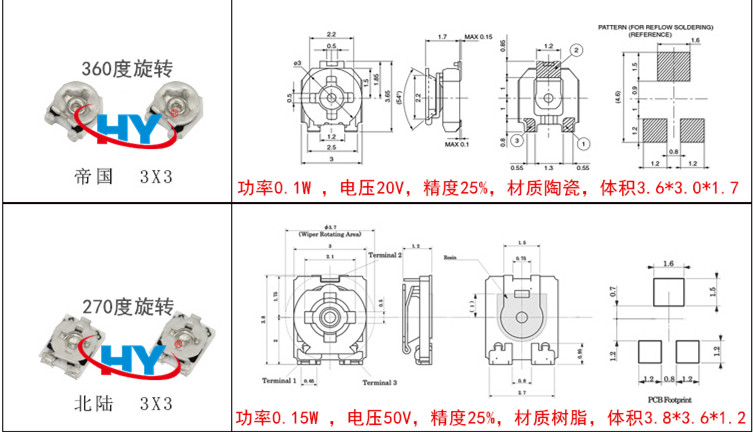

以下是多个品牌通用的同系列产品对照图：
本系列电位器广泛应用于：
一： 消费类产品（如遥控器，遥控车，洗衣机，空调，耳机，音响，穿戴设备等），
二：工控类产品（如调音台，控制器，电源板、显示频、电源，变频器，等）
三：通讯/安防产品（如对讲机，可视门铃、门控设备，无线设备，监控，无人机、工业仪器仪表、射频设备，等）
四：其它应用领域有：医疗器械，扫描物联，BMS，汽车电子，等）
