所属分类： 多圈玻璃釉预调电位器
3296系列 多圈玻璃釉预调电位器是一款多圈电位器，电阻的调节精度有5%和10%两种标准，产品的阻值范围为：10Ω~5MΩ。3296电位器总机械行程28±2圈，3296电位器是常用的多圈微调电位器。

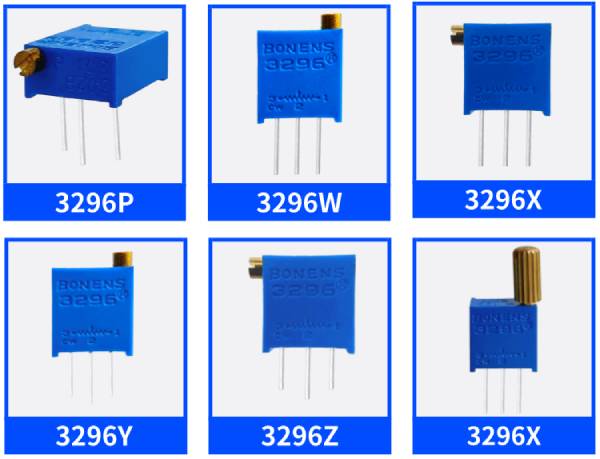

3296系列的电位器有很多种不同型号，不同型号的电位器的规格不同，封装也不同，3296电位器属于多圈精密电位器，主要有3296W、3296X、3296P、3296Y、3296Z等。

3296电位器是螺杆驱动的预调电位器，客户可以根据自己的要求选择产品的可以通过螺杆的旋转调整触点在电阻体上移动，从而改变电位器的阻值，3296电位器的螺杆可以一直旋转，但是调整到大或小阻值后，触点是不会在随着螺杆的旋转移动的，这也起到了一个保护专用

3296 电位器产品应用范围:仪表仪器，安防，高科技仪器，仪表，而器，机电设备，数据通讯，显示器，铁道信号，航空等领域。

产品名称：
3296系列多匝金属玻璃釉微调电位器精密可调电阻器

产品描述：
电位器3296W是一款多圈电位器，电阻的调节精度有5%和10%两个标准，产品的电阻范围为：10Ω~5MΩ。28系列电位器的总机械行程为2±3296匝，是常用的多圈电位器之一.3296系列电位器有很多不同的型号，不同型号的电位器有不同的规格，包装也不同，3296电位器属于多圈精密电位器，主要有3296W、3296X、3296P、3296Y、3296Z等

10R阻值      可调电位器3296P-1-100LF(现货较少或预订）
20R阻值      可调电位器3296P-1-200LF(现货较少或预订）
50R阻值      可调电位器3296P-1-500LF(现货较少或预订）
100R阻值     可调电位器3296P-1-101LF
1K阻值       可调电位器3296P-1-102LF
10K阻值      可调电位器3296P-1-103LF
100K阻值     可调电位器3296P-1-104LF
1M 阻值      可调电位器3296P-1-105LF
200R阻值     可调电位器3296P-1-201LF
2K阻值       可调电位器3296P-1-202LF
20K阻值      可调电位器3296P-1-203LF
25K阻值      可调电位器3296P-1-253LF(现货较少或预订）
200K阻值     可调电位器3296P-1-204LF
250K阻值     可调电位器3296P-1-254LF(现货较少或预订）
2M阻值       可调电位器3296P-1-205LF(现货较少或预订）
500R阻值     可调电位器3296P-1-501LF
5K阻值       可调电位器3296P-1-502LF
50K阻值      可调电位器3296P-1-503LF


产品特点：
3296多圈玻璃釉预置电位器的特点是精度高、可靠性好、使用寿命长。此外，它还具有高分辨率，可用于调整信号的增益和线性度

规格参数：
ange Of Nominal Resistance：10Ω~5MΩ
Resistance tolerance：±10%
Terminal resistance：≤±1%R or 2Ω
Contact resistance variation (CRV)：≤±1%R or 3Ω
Insulation resistance：≥ 1GΩ (100V AC)
Withstand voltage：640V (DC or AC peak value)
Effective electrical travel：≥70% of mechanical travel
Rated power：0.5W ( 300V max)
Temperature range：-55°C~+125°C
TCR：±250×10-6/°C
Collision (390m/S2, 4000 times)：ΔR≤±1%R
Vibration (10-500HZ, 0.75mm, 6h)：ΔR≤±1%R, ΔUab/Uac≤±2%R, Electrical break≤100μS
Temperature variation (-55°C/30min,+125°C/30min, 5 cycles)：ΔR≤±2%R,ΔUab/Uac≤±2%R
Climate category (IEC68-2-2)：ΔR≤± (5%R+0.1Ω),Insulation Resistance≥100MΩ
Electrical endurance (0.5W, 1000h)：ΔR≤± (5%R+0.1Ω),CRV≤±3%R or 5Ω
Mechanical endurance (200 cycles)：ΔR≤± (10%R+0.5Ω), CRV≤±3%R or 5Ω
Steady damp heat (IEC68-2-3, Ca, 96h)：ΔR≤± (5%R+0.1Ω), Insulation Resistance≥100MΩ
Total mechanical travel：28±2 lap
Starting torque：≤25mN.m
Standard package：50 pcs /tube(3296W,3296Y)   40 pcs /tube(3296X,3296Z,3296P)

应用领域：
该类电位器主要应用于工业控制、通讯设备、精密仪器、汽车电子、液晶面板、开关电源等领域

产品目录：

玻璃釉预调电位器有两种类型：多圈微调电位器和单圈微调电位器。有3296系列、3266系列、3006系列、3299系列用于多匝金属玻璃釉预调电位器。单圈微调电位器有3323系列、3329系列、3362系列、3386系列、3360系列

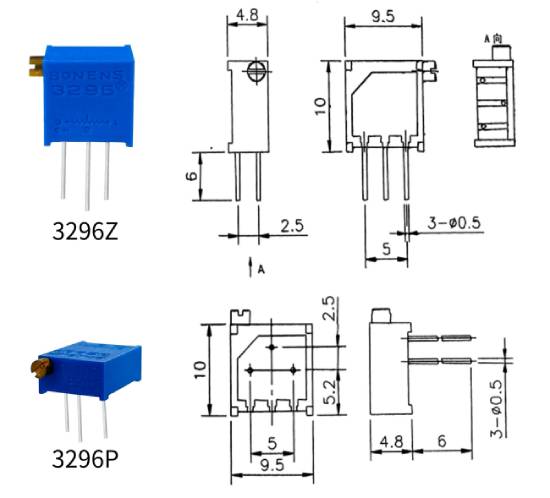

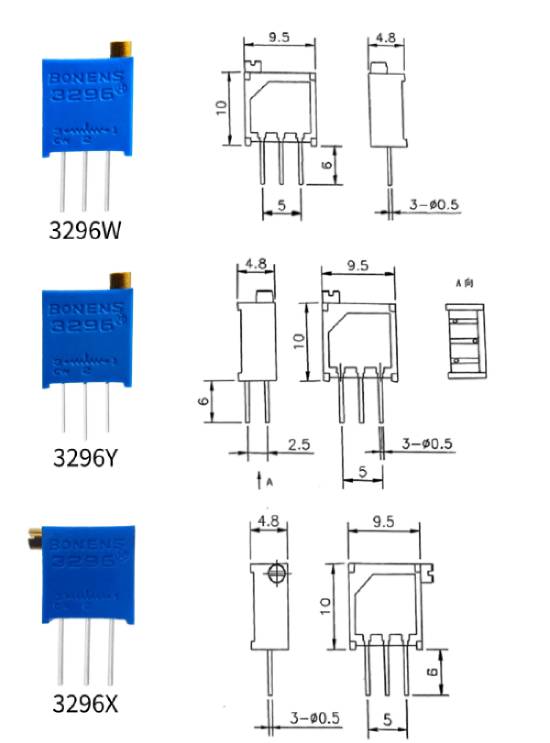

尺寸展示：

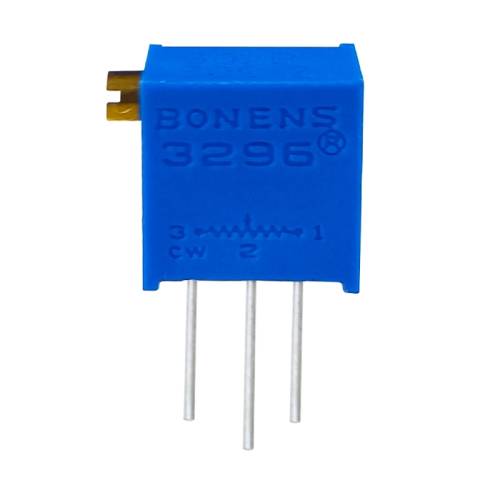

产品展示：
