产品参数：

技术系列：低电压互补金属氧化物半导体（LVC）
最小电源电压（伏）：1.65
最大电源电压（伏）：5.5
通道数量：2
最大输出灌电流（毫安）：32
最大电源电流（微安）：4
最大输出拉电流（毫安）：-32
输入类型：标准互补金属氧化物半导体（CMOS）
输出类型：推挽式
特性：平衡输出、过压耐受输入、部分掉电（Ioff）、超高速（传输延迟时间 5 至 10 纳秒）
等级：产品目录级别
工作温度范围（摄氏度）：-40 至 125

封装/引脚/尺寸：

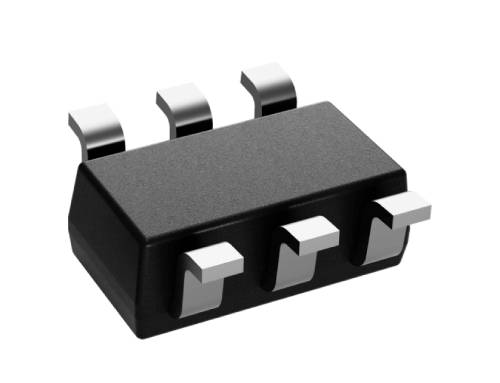

EM74LVC2G34GV 采用 SOT23-6L 封装，SOT23 封装形式，6 引脚，尺寸为 2.92 毫米 ×1.6 毫米；最大高度为 1.25 毫米。
EM74LVC2G34GW 采用 SOT363 封装，SOT363 封装形式，6 引脚，尺寸为 2.1 毫米 ×1.25 毫米；最大高度为 1.1 毫米。
EM74LVC2G34GS 采用 DFN1x1-6L 封装，DFN1×1 封装形式，6 引脚，尺寸为 1 毫米 ×1 毫米；最大高度为 0.42 毫米。
EM74LVC2G34GM 采用 DFN1x1.45-6L 封装，DFN1.45×1 封装形式，6 引脚，尺寸为 1.45 毫米 ×1 毫米；最大高度为 0.6 毫米。
特性：

*电源电压范围宽，1.65 V 至 5.5 V
*输入可耐受高达 5.5 V 的过电压
*高抗噪能力
*±24 mA 输出驱动能力（VCC = 3.0 V 时）
*CMOS 低功耗设计
*可直接与 TTL 电平接口
*IOFF 电路支持部分掉电模式操作
*闩锁性能超过 100 mA
*符合 JEDEC 标准：
*JESD8-7（1.65 V 至 1.95 V）
*JESD8-5（2.3 V 至 2.7 V）
*JESD8C（2.7 V 至 3.6 V）
*JESD36（4.6 V 至 5.5 V）
*静电放电（ESD）保护：
*HBM（人体模型）符合 ANSI/ESDA/JEDEC JS-001 3B 级，超过 8000 V
*MM（机器模型）符合 JESD22-A115C C 级，超过 550 V
*CDM（带电器件模型）符合 ANSI/ESDA/JEDEC JS-002 C3 级，超过 2000 V
*多种封装选项
说明：

EM74LVC2G34 是一款双缓冲器。其输入可由 3.3V 或 5V 器件驱动，此特性使其能够在 3.3V 与 5V 混合的环境中用作电平转换器。所有输入均具备施密特触发功能，这让电路能够耐受上升和下降时间较慢的输入信号。该器件针对采用 IOFF 功能的部分掉电应用进行了全面的规格设计。IOFF 电路可禁用输出，从而避免在器件断电时出现可能会损坏器件的反向电流。
