产品参数：

技术系列：低电压互补金属氧化物半导体（LVC）
最小电源电压（伏）：1.65
最大电源电压（伏）：5.5
通道数量：2
最大输出灌电流（毫安）：32
最大输出拉电流（毫安）：-32
最大电源电流（微安）：4
输入类型：标准互补金属氧化物半导体（CMOS）
输出类型：推挽式
特性：平衡输出、过压耐受输入、部分掉电（Ioff）、无缓冲、超高速（传输延迟时间 5 至 10 纳秒）
等级：产品目录级别
工作温度范围（摄氏度）：-40 至 125
封装/引脚/尺寸：

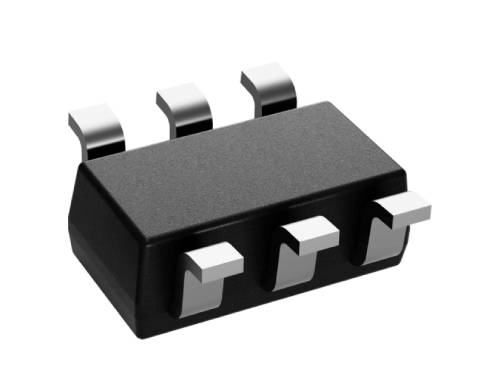

EM74LVC2GU04GV 采用 SOT23-6L 封装，SOT23 封装形式，6 引脚，尺寸为 2.92 毫米 ×1.6 毫米；最大高度为 1.25 毫米。
EM74LVC2GU04GW 采用 SOT363 封装，SOT363 封装形式，6 引脚，尺寸为 2.1 毫米 ×1.25 毫米；最大高度为 1.1 毫米。
EM74LVC2GU04GS 采用 DFN1x1-6L 封装，DFN1×1 封装形式，6 引脚，尺寸为 1 毫米 ×1 毫米；最大高度为 0.42 毫米。
EM74LVC2GU04GM 采用 DFN1x1.45-6L 封装，DFN1.45×1 封装形式，6 引脚，尺寸为 1.45 毫米 ×1 毫米；最大高度为 0.6 毫米。
特性：

*电源电压范围宽，1.65 V 至 5.5 V
*输入可耐受高达 5.5 V 的过电压
*高抗噪能力
*±24 mA 输出驱动能力（VCC = 3.0 V 时）
*CMOS 低功耗设计
*闩锁性能超过 100 mA
*静电放电（ESD）保护：
*HBM（人体模型）符合 ANSI/ESDA/JEDEC JS-001 3B 级，超过 8000 V
*MM（机器模型）符合 JESD22-A115C C 级，超过 550 V
*CDM（带电器件模型）符合 ANSI/ESDA/JEDEC JS-002 C3 级，超过 2000 V
*多种封装选项
说明：

EM74LVC2GU04 是一款双路无缓冲反相器。其输入可以由 3.3V 或 5V 的器件驱动。这一特性使得这些器件能够在 3.3V 和 5V 混合的环境中用作电平转换器。
