产品参数：

技术系列：HCS
通道数：4
每通道输入数：2
最小电源电压 (V)：2
最大电源电压 (V)：6
最大低电平输出电流 (mA)：5.2
最大高电平输出电流 (mA)：-5.2
输出类型：开漏（Open-Drain）
输入类型：施密特触发
特性：高抗噪能力，高速（传输延迟 10-50ns）
产品等级：标准产品
工作温度范围 (°C)：-40 至 125

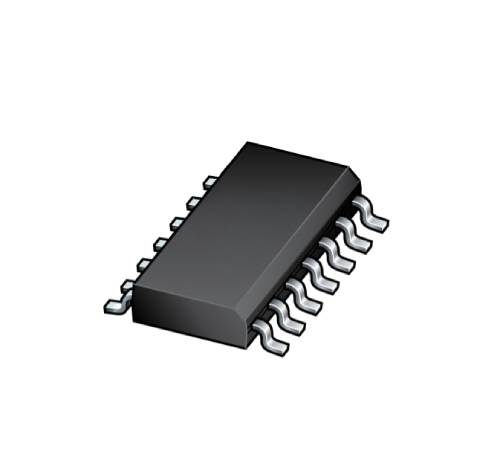

EM74HCS09D 采用 SOP-14L 封装（塑料小外形封装，14 引脚，本体宽度 3.9 毫米）。
EM74HCS09PW 采用 TSSOP-14L 封装（塑料薄型收缩小外形封装，14 引脚，本体宽度 4.4 毫米）。
特性：

*宽电源电压范围：2.0 V 至 6.0 V
*高抗噪能力
*CMOS 低功耗设计
*闩锁性能：超过 250 mA
*无限上升和下降时间
*符合 JEDEC 标准：
*JESD8C（2.7 V 至 3.6 V）
*JESD7A（2.0 V 至 6.0 V）
*ESD 保护：
*HBM（人体模型）：符合 ANSI/ESDA/JEDEC JS-001 2 级标准（超过 3500 V）
*CDM（带电器件模型）：符合 ANSI/ESDA/JEDEC JS-002 C3 级标准（超过 2000 V）
*多种封装选项

说明：

EM74HCS09 是一款带有开漏输出和施密特触发输入的四路 2 输入与门。施密特触发输入可将缓慢变化的输入信号转换为清晰、无抖动的输出信号。
