产品参数：

技术系列：HC(T)
位数：8
最小电源电压 (V)：2.0
最大电源电压 (V)：6.0
最大低电平输出电流 (mA)：7.8
最大高电平输出电流 (mA)：-7.8
最大电源电流 (µA)：80
输入类型：标准 CMOS
输出类型：三态
特性：平衡输出，高速（传输延迟 10-50ns），输出寄存器，正输入钳位二极管
产品等级：标准产品
工作温度范围 (°C)：-40 至 125
封装/引脚/尺寸：

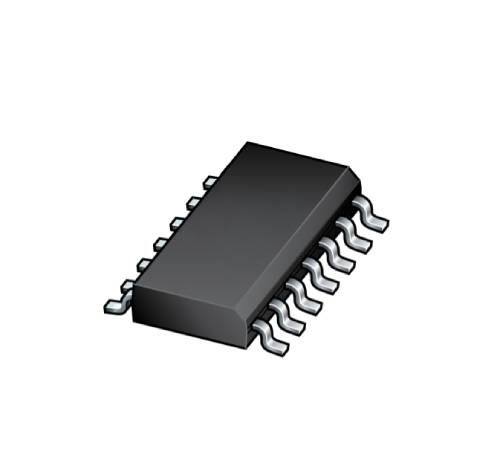

EM74HC595D 采用 SOP-16L 封装（塑料小外形封装，16 引脚，本体宽度 3.9 毫米）。
EM74HC595PW 采用 TSSOP-16L 封装（塑料薄型收缩小外形封装，16 引脚，本体宽度 4.4 毫米）。
特性：

*宽工作电压范围：2.7 V 至 6.0 V
*高抗噪能力
*CMOS 低功耗设计
*8 位串行输入
*8 位串行或并行输出
*带三态输出的存储寄存器
*带直接清零功能的移位寄存器
*闩锁性能：超过 250 mA
*符合 JEDEC 标准：
*JESD8C（2.7 V 至 3.6 V）
*JESD7A（2.7 V 至 6.0 V）
*ESD 保护：
*HBM（人体模型）：符合 ANSI/ESDA/JEDEC JS-001 2 级标准（超过 3500 V）
*CDM（带电器件模型）：符合 ANSI/ESDA/JEDEC JS-002 C3 级标准（超过 2000 V）
*多种封装选项
*工作温度范围：-40 °C 至 + 85 °C 和 - 40 °C 至 + 125 °C

说明：

EM74HC595 是一款带有存储寄存器和三态输出的 8 位串行输入 / 串行或并行输出移位寄存器。移位寄存器和存储寄存器分别配备独立时钟。该器件具有串行输入（DS）和串行输出（Q7S）功能，支持级联操作，并配备异步复位 MR 输入。当 MR 为低电平时，将复位移位寄存器。数据在 SHCP 输入的低到高跳变沿进行移位。移位寄存器中的数据在 STCP 输入的低到高跳变沿传输至存储寄存器。如果两个时钟连接在一起，移位寄存器的时钟脉冲将始终超前于存储寄存器一个周期。只要输出使能输入（OE）为低电平，存储寄存器中的数据就会在输出端呈现。当 OE 为高电平时，输出进入高阻 OFF 状态。OE 的操作仅控制输出状态，不会影响寄存器的数据状态。输入包含钳位二极管，因此可使用限流电阻将输入连接到超过 VCC 的电压。
